有關直流伺服電機電壓，功率，轉速，編碼器更換，配減速箱等性能問題，或電機定制開發，驅動器定制開發，請來電咨詢：13928804016胡工（微信號同步）
60#交流伺服
交流伺服電機與相應伺服驅動器裝置配套構成的伺服系統，可廣泛應用于機床、紡織、塑膠、印染、印刷、建材、包裝、木工等領域電機由定子、轉子、高精度反饋元件（如：光電編碼器、旋轉變壓器等）組成。采用高性能稀土永磁材料形成氣隙磁場，采用無機殼定子鐵芯，溫度梯度大，散熱效率高，具有如下特點：
*結構緊湊、功率密度高、體積��；轉動慣量小，晌應速度快
*超高內稟矯頑力稀土永磁材料；抗去磁能力強
*低速轉矩脈動�。黄胶饩雀�，高速運行平穩；噪音低、振動小
峰值轉矩達到額定轉矩200%，300%
*電機種類多樣（200~600W，DC24~72V，AC220V帶制動器、油封等）
*高速運行轉速可高達5000rpm

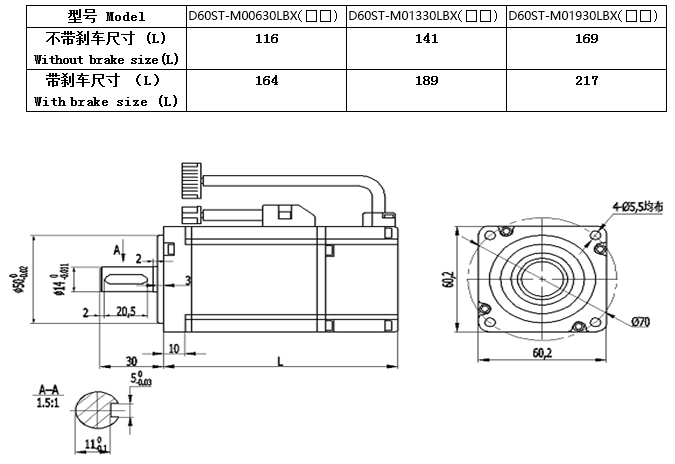

電機圖紙：
數參表：
電機型號 Motor Type | D60ST-M00630LB□（□X） | D60ST-M01330LB□（□X） | D60ST-M01930LB□（□X） | |||||||||||||||||||
額定功率 （W） Rated Power | 200 | 400 | 600 | |||||||||||||||||||
額定線電壓（V） Rated line voltage | 220 | 220 | 220 | |||||||||||||||||||
額定線電流（A） Rated line current | 1.2 | 2.8 | 3.5 | |||||||||||||||||||
額定轉速 Rated speed | 3000 | 3000 | 3000 | |||||||||||||||||||
額定力矩（N.m） Rated torque | 0.637 | 1.27 | 1.91 | |||||||||||||||||||
峰值力矩（N.m） Peak torque | 1.91 | 3.9 | 5.73 | |||||||||||||||||||
反電勢（V/1000r/min） EMF | 30.9 | 29.6 | 34 | |||||||||||||||||||
力矩系數 （N.m/A） Moment coefficient | 0.53 | 0.45 | 0.55 | |||||||||||||||||||
轉子慣量 （Kg.m2） Rotor inertia | 0.175×10-4 | 0.29×10-4 | 0.39×10-4 | |||||||||||||||||||
繞組（線間）電阻 （Ω） Winding (line to line) resistance | 6.18 | 2.35 | 1.93 | |||||||||||||||||||
繞組（線間）電感（mH） Winding (line to line) Inductance | 29.3 | 14.5 | 10.7 | |||||||||||||||||||
電氣時間常數 （ms） Electrical time constant | 4.74 | 6.17 | 5.5 | |||||||||||||||||||
重量（Kg） Weight | 1.16 | 1.63 | 2.07 | |||||||||||||||||||
編碼器線數 （PPR） No_encoder_lines | 2500 | |||||||||||||||||||||
電機絕緣等級 Insulation class | Class F（155℃） | |||||||||||||||||||||
防護等級 Protection class | IP64 | |||||||||||||||||||||
使用環境 Environment | 環境溫度： -20℃ ～ +50℃ 環境濕度：相對濕度<90%（不結霜條件） Ambient temperature： -20℃ ～ +50℃ Environment Humidity: <90% (non-condensing conditions) | |||||||||||||||||||||
電機繞組插座 Motor winding socket | 繞組引線 Winding leads | U | V | W | PE | |||||||||||||||||
插座編號 Socket Number | 1 | 2 | 3 | 4 | ||||||||||||||||||
編碼器插座 Encoder socket | 信號引線 Signal leads | 5V | 0V | B+ | Z- | U+ | Z+ | U- | A+ | V+ | W+ | V- | A- | B- | W- | PE | ||||||
插座編號 Socket Number | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | |||||||
