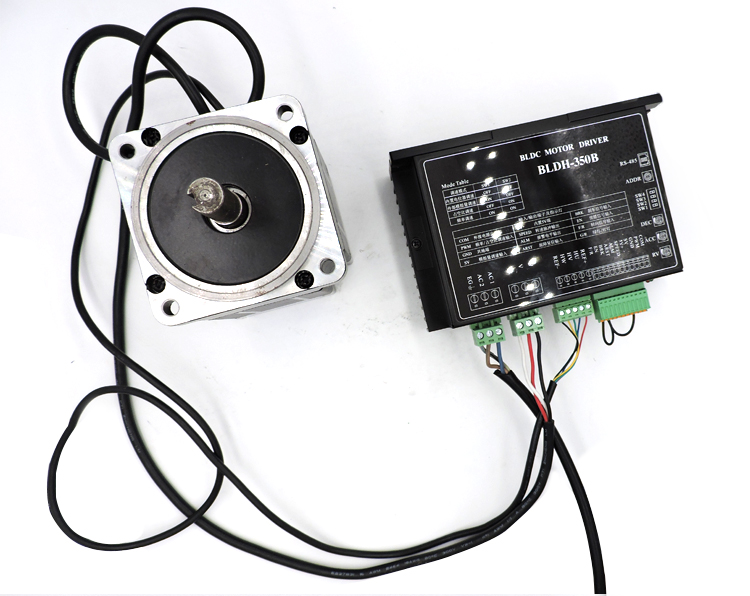

BLD-350B接線圖
BLD-350B接線圖

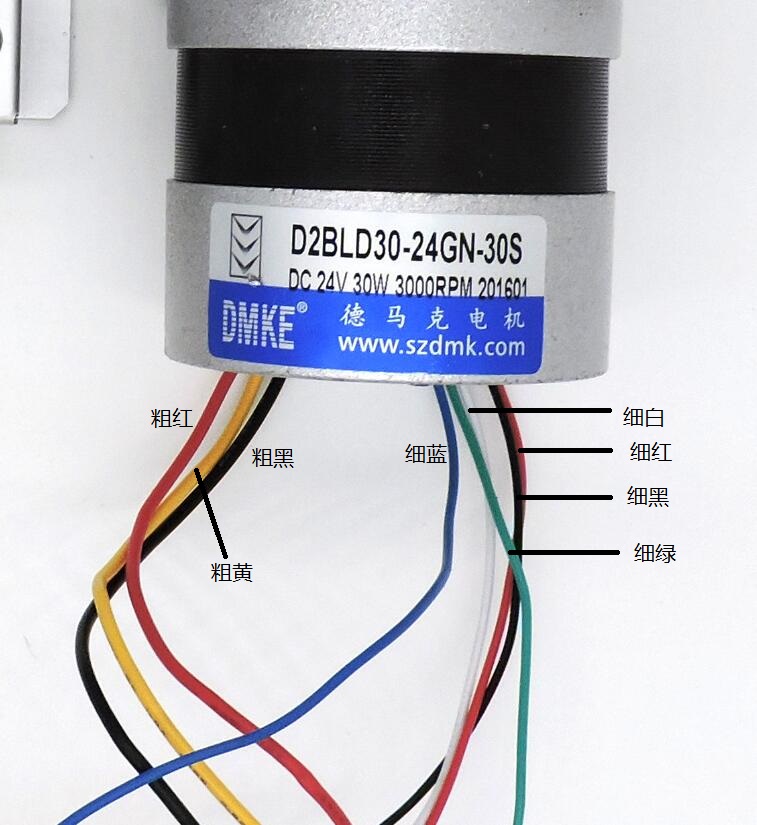

一、首先辨識清楚直流無刷電機上的線：
如上圖，直流無刷電機一共有八根線
三根是粗的，五根是細的分別為：
粗紅 細藍
粗黃 (粗白) 細白（細黃）
粗黑 細紅
細黑
細綠
分清楚以上的八根線，就方便我們把對應的線連接到驅動器上

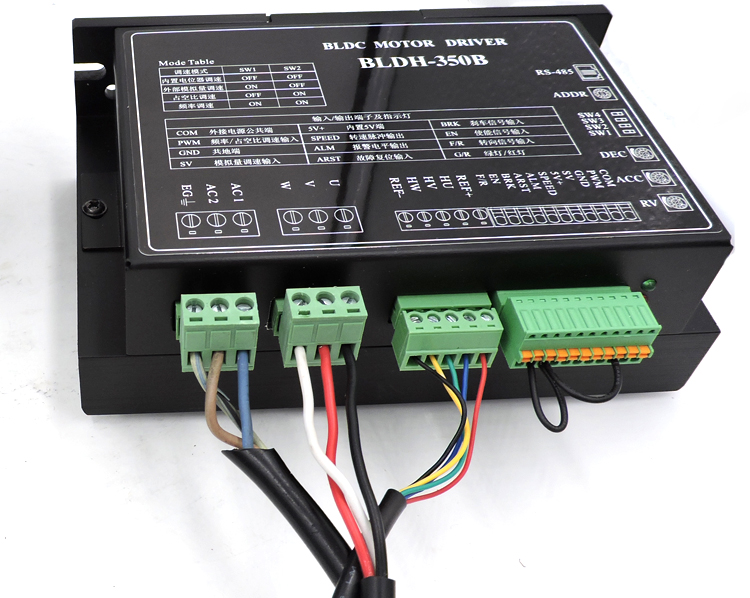

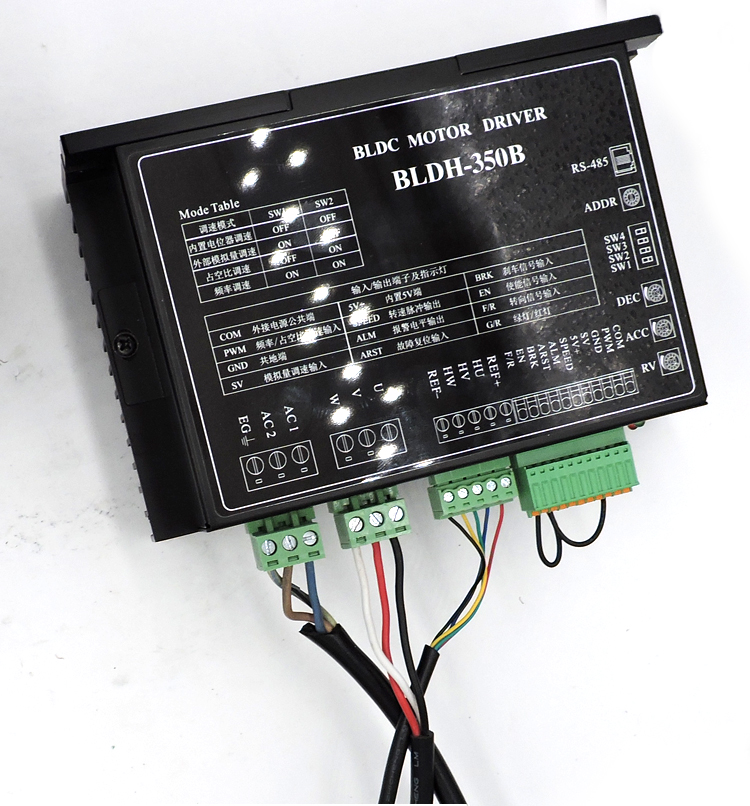

二、BLD-350B驅動器接線圖俯視圖：
如上兩圖所示：
驅動器上從左到右的接線為：（請對應驅動器上的接線口附近的符號來看）
1 、 EC 接 電源地線
2、 AC2 接 交流電220v
3、 AC1 接 交流電220v
4、 W 接 電機的粗白線
5、 V 接 電機的粗紅線
6 、U 接 電機的粗黑線
6、REF- 接 電機的細黑線
7、HW 接 電機的細黃線
8、HV 接 電機的細綠線
9、HU 接 電機的細藍線
10、REF+ 電機的細紅線
11、F\R 不接線，留空白
12、EN 另用一條線 接 BRK
13、BRK 接 EN 和 另用一條線 接 GND
14、ARST 不接線，留空白
15、ALM 不接線，留空白
16、SPEED 不接線，留空白
17、SV+ 不接線，留空白
18、SV 不接線，留空白
19、 GND 接 BRK
20、PWM 不接線，留空白
21、COM 不接線，留空白
